Mạch cảnh báo an ninh dễ dàng nhưng hữu ích này được thiết kế để được kích hoạt để đáp ứng ngay cả một chuyển động ngắn của thiết bị, gây ra âm thanh báo động lớn.

Mạch có thể được gắn hoặc cài đặt trên bất kỳ thiết bị hoặc tài sản mong muốn nào cần được bảo vệ khỏi trộm cắp. Ngay sau khi thiết bị bị dịch chuyển hoặc di chuyển với ý định ăn cắp, cảnh báo thiết bị sẽ kêu

Cách hoạt động của cảm biến

Bạn có thể tìm thấy nhiều loại cảm biến có thể được thử cho S1, tuy nhiên, công tắc thủy ngân có thể là loại rõ ràng để đi cùng.

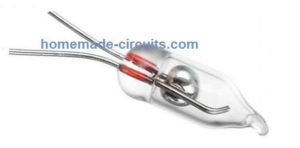

Công tắc thủy ngân về cơ bản chỉ là một vài điện cực được bịt kín bên trong một ống cách nhiệt và được nhồi vừa phải bằng thủy ngân.

Trong cảm biến này, sự thay đổi vị trí của nó làm cho thủy ngân dịch chuyển tiếp xúc khỏi các điện cực để các điện cực bị hở.

Tuy nhiên, với một số định hướng khác, làm cho thủy ngân lăn qua và tiếp xúc với cả hai điện cực, tạo ra một khoảng ngắn giữa hai điện cực.

Trong quá trình triển khai loại này, công tắc cảm biến phải được bố trí sao cho nó chỉ cách một điểm mà nó chỉ tạo ra một tiếp xúc điện qua các điện cực, để bất kỳ loại dịch chuyển hoặc rung động nhỏ nào dù chỉ trong một giây ngắn ngủi sẽ kích hoạt công tắc và thiết lập tắt mạch báo động.

Về cơ bản, mạch chỉ phải tạo ra một chức năng chốt để đáp ứng với một lần kích hoạt ngắn từ cảm biến S1, sau đó được sử dụng để điều khiển thiết bị báo động liên quan.

Trong trường hợp thiết bị được yêu cầu cấp nguồn từ pin, điều cần thiết là mạch phải hoạt động với dòng điện chờ tối thiểu để thiết bị có thể không được giám sát trong thời gian dài mà không làm cạn pin quá nhiều đó là những kiến thức điện tử cơ bản

Mô tả mạch

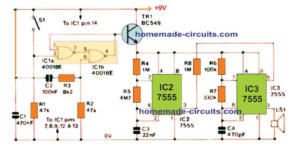

Trong mạch cảnh báo thiết bị bảo mật cụ thể này, như được hiển thị trong sơ đồ sau, hành động chốt được thực hiện thông qua một bộ tiêu chuẩn lật / đặt lại lật / lật được tạo xung quanh IC1a và IC1b.

Một vài cổng NOR bổ sung của IC1 được giữ không kết nối, mặc dù đầu vào của chúng được liên kết với đường cung cấp âm để đảm bảo bảo vệ chống lại các điện tích tĩnh, cũng như đảm bảo rằng các cổng không sử dụng không gây ra bất kỳ sử dụng dòng điện lớn nào.

C2 tạo ra xung bắt đầu ‘đặt lại’, để kích hoạt giai đoạn lật / lật ở điều kiện đầu ra thích hợp trong thời gian bật công tắc, trong khi S1 được đặt ở vị trí công tắc thủy ngân cho phép đầu ra ở trạng thái cao ngay khi nó được bật trên.

Đầu ra chốt điều khiển mạch tạo cảnh báo thông qua bộ theo emitter TR1. Mạch tạo cảnh báo được tạo ra bằng cách sử dụng một cặp mạch ổn định 555 IC trong đó IC3 được cấu hình để tạo ra âm thanh trong khi IC2 thực hiện công việc điều chế tần số.

Chức năng điều chế được thực hiện bằng cách kết hợp nhẹ đầu ra IC2 với đầu vào điều khiển của IC3 thông qua R8. Cấu hình này cho phép tạo ra tiếng ồn báo động hai giai điệu đơn giản nhưng mạnh mẽ.

LS1 là một bộ cộng hưởng bằng sứ đi kèm mang lại hiệu quả lớn cùng với đầu ra âm thanh chói tai. Trong trường hợp dự định mức âm lượng tốt nhất có thể, R7 có thể được thay thế bằng giá trị đặt trước 1M có thể được tinh chỉnh ở vị trí mà hai tần số cung cấp đầu ra cao nhất.

Các ứng dụng

Mạch cảnh báo chuyển động chống trộm đa năng này có thể được ứng dụng theo nhiều cách khác nhau. Nó có thể được sử dụng giống như một thiết bị báo trộm, được gắn vào cửa ra vào để thiết bị có thể được kích hoạt ngay khi có người di chuyển mở cửa.

Cánh cửa này có thể là lối vào của một chiếc xe hơi hoặc một ngôi nhà di động và không phải là cửa của một ngôi nhà. Các đặc điểm lý tưởng và được trang bị đầy đủ của cảnh báo cũng cho phép nó rất phù hợp với các ứng dụng như vali du lịch hoặc báo động trên TV, máy tính xách tay , trong đó báo động có thể được khởi tạo ngay khi ai đó cố gắng lấy đi vật dụng được bảo mật.

Thiết bị chống trộm có thể được chế tạo rất thẳng hàng, cho phép thiết bị này lý tưởng phù hợp làm thiết bị an ninh cho hầu hết mọi thứ quý giá mà thực tế không thể bắt vít.

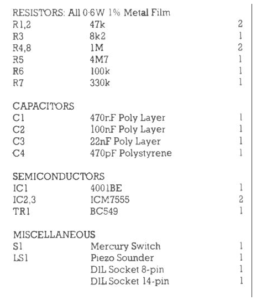

Danh sách bộ phận
